ヘアクラックvs構造クラック：外壁塗装で本当に必要な対策は？

2.構造クラックとは？躯体への影響と緊急性の判断基準

外壁に大きなひび割れを見つけたときに、「外壁塗装だけで本当に大丈夫なのか」「建物内部まで傷んでいないのか」と不安になる戸建て住宅の所有者は非常に多いです。特に幅が広いひび割れや深いひび割れは、単なる塗膜劣化ではなく「構造クラック」の可能性があります。

構造クラックは、建物の躯体にまで影響を与える危険性があるひび割れです。ヘアクラックとは異なり、放置によって雨漏りや内部腐食、シロアリ被害につながるケースがあります。そのため、構造クラックは早期発見と適切な補修が重要です。

この記事では、構造クラックの特徴や発生原因、放置による危険性、外壁塗装で必要な補修方法について詳しく解説します。戸建て住宅の外壁塗装や屋根塗装を検討中の方はぜひ最後まで読んでみてください。

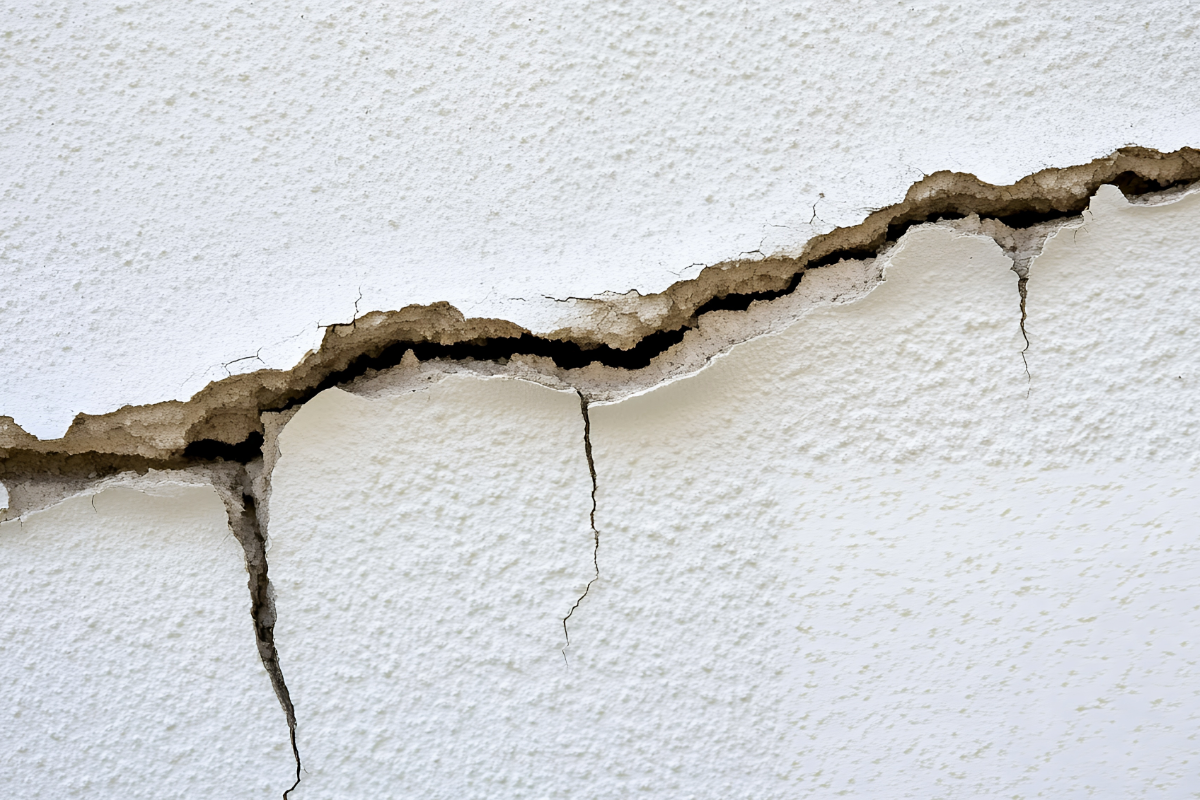

2-1.構造クラックの定義と特徴（深さ・開口・位置／基礎や開口部）

構造クラックとは、外壁表面の塗膜だけではなく、外壁材や建物内部にまで達している深いひび割れのことです。構造クラックは、建物の動きや地盤変化によって発生するケースが多く、ヘアクラックより危険性が高い症状です。

一般的に、幅0.3mm以上のひび割れは構造クラックの可能性があります。幅が0.3mmを超えると、雨水が内部へ浸入しやすくなります。特に幅1mm以上のひび割れは、早急な点検が必要です。

構造クラックには、以下の特徴があります。

• ひび割れの幅が広い
• ひび割れが深い
• 指で触ると段差を感じる
• 長く連続している
• 斜め方向に発生している
• 基礎部分や窓まわりに多い

構造クラックは、基礎コンクリート部分にも発生します。基礎部分のひび割れは、建物全体の動きが原因の場合があります。特に築20年以上の木造住宅では、経年による建物の歪みで構造クラックが増加しやすくなります。

また、窓や玄関などの開口部周辺は、建物の力が集中しやすい場所です。開口部周辺に斜め方向のひび割れが発生している場合には、構造クラックの可能性が高くなります。

モルタル外壁では、外壁全体に長く伸びる構造クラックが見られる場合があります。一方で、サイディング外壁では、外壁材の継ぎ目部分や固定部分に発生するケースがあります。

構造クラックは見た目だけでは判断が難しいため、専門業者による診断が重要です。外壁塗装業者の中には、クラックスケールという専用器具を使用して幅を測定する会社もあります。

2-2.主な原因：地震・地盤の動き・振動・経年での動き

構造クラックの原因は、単純な塗膜劣化ではありません。建物そのものの動きが主な原因になります。

日本は地震が多い国のため、地震による揺れで建物に強い力が加わります。特に震度5以上の地震を経験した住宅では、構造クラックが発生するケースが多く見られます。

地震による揺れでは、建物が左右へ大きく動きます。建物の揺れによって、外壁へ引っ張る力や押す力が繰り返しかかります。その結果として、深いひび割れが発生します。

地盤の動きも大きな原因です。地盤が弱い地域では、建物が不均等に沈み込む「不同沈下」が発生する場合があります。不同沈下が起こると、建物全体に歪みが生じ、外壁や基礎部分に構造クラックが発生します。

交通量が多い道路沿いの住宅では、大型トラックによる振動も影響します。毎日の振動が積み重なることで、外壁へ負荷がかかります。

さらに、木造住宅は湿気や乾燥によって膨張と収縮を繰り返しています。築年数が20年を超える住宅では、建物の歪みが大きくなるケースがあります。経年による建物の動きによって、構造クラックが発生する場合もあります。

施工不良も原因のひとつです。耐震補強不足や下地施工不良がある住宅では、建物の動きに耐えられず、構造クラックが発生しやすくなります。

2-3.放置時の危険性：雨漏り、腐食、シロアリ被害、建物強度低下

構造クラックを放置すると、建物内部へ深刻なダメージが広がる可能性があります。

最も多い被害が雨漏りです。幅0.3mm以上のひび割れからは、雨水が侵入しやすくなります。外壁内部へ浸入した雨水は、防水シートや断熱材を傷める原因になります。

木造住宅では、柱や土台が湿気を含むことで腐食が進行します。木材腐食が進むと、建物の耐久性が低下します。

湿気が増える環境では、シロアリ被害のリスクも高まります。シロアリは湿った木材を好むため、雨漏りが発生している住宅では被害が拡大しやすくなります。

さらに、鉄骨部分がある住宅では、内部鉄部のサビが進行する場合があります。鉄部腐食が進行すると、建物強度へ悪影響を与える可能性があります。

基礎部分の構造クラックを長期間放置すると、建物全体のバランスが崩れるケースもあります。特に大きな地震が発生した際には、耐震性能低下につながる危険性があります。

構造クラックは、外壁塗装だけでは改善できない場合があります。外壁塗装前に適切な下地補修を行わないと、短期間で再発する可能性があります。

そのため、構造クラックが見つかった場合には、Vカット補修やUカット補修、シーリング充填など、症状に合った補修工事が必要です。

3.外壁塗装での補修方法：ヘアクラックと構造クラックの工法比較

外壁にひび割れを見つけた際に、「外壁塗装だけで直るのか」「大掛かりな補修工事が必要なのか」と悩む戸建て住宅の所有者は非常に多いです。外壁のひび割れには、塗膜表面だけに発生するヘアクラックと、建物内部にまで影響を与える構造クラックがあります。ヘアクラックと構造クラックでは、補修方法や必要な工事内容が大きく異なるため、症状に合わせた適切な対応が重要です。

ヘアクラックは比較的軽度の劣化症状のため、外壁塗装工事と同時に補修できるケースが多くあります。一方で、構造クラックは建物内部へ影響を与える可能性があるため、専門的な補修工法が必要になる場合があります。

外壁塗装では、塗料を塗る工程だけではなく、塗装前の下地処理が非常に重要です。下地処理が不十分な状態で外壁塗装を行うと、数年以内にひび割れが再発する可能性があります。

この記事では、ヘアクラックと構造クラックの補修工法の違い、外壁塗装で行う下地処理の重要性、再発を防ぐ塗料選びについて詳しく解説します。戸建て住宅の外壁塗装や屋根塗装を検討中の方はぜひ最後まで読んでみてください。

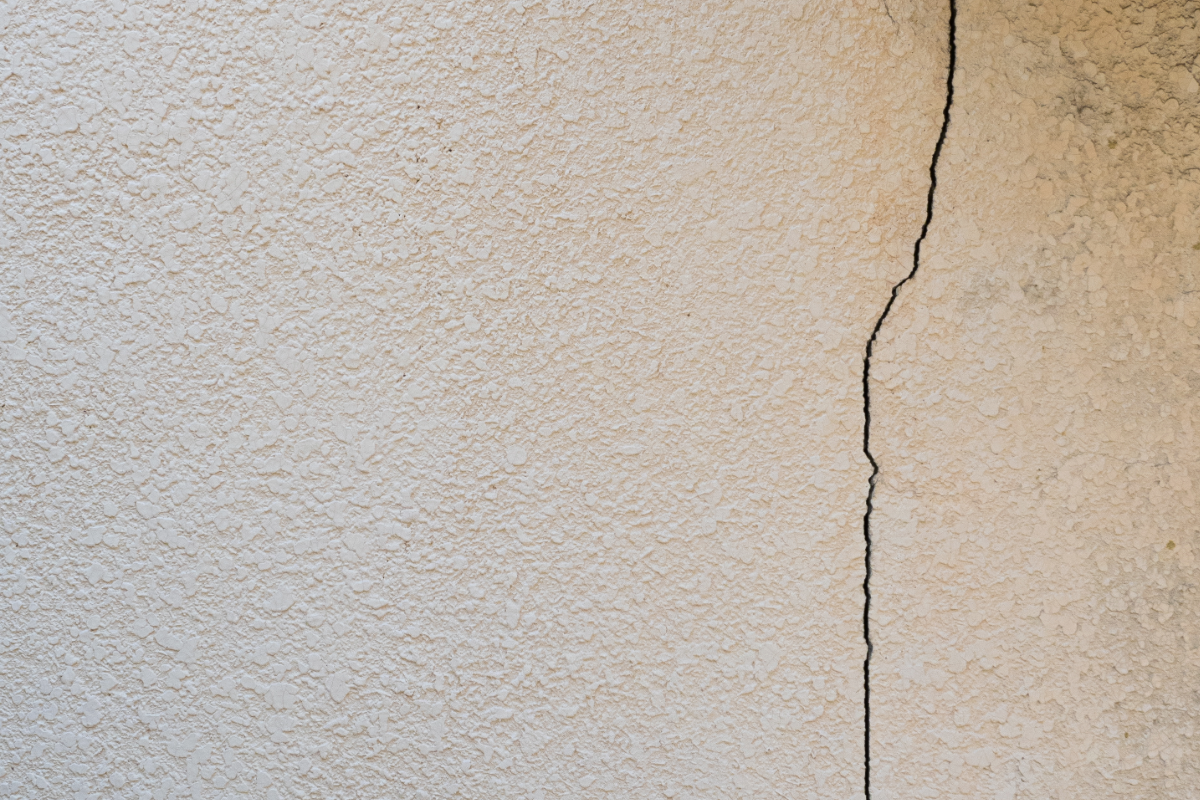

3-1.ヘアクラックの一般的な補修手順（洗浄→カット／目粗し→注入・フィラー→塗装）

ヘアクラックは、幅0.3mm以下の細いひび割れです。ヘアクラックは塗膜表面に発生しているケースが多いため、適切な下地処理を行うことで、外壁塗装と同時に補修できる場合があります。

ヘアクラック補修では、補修材や塗料の性能だけではなく、施工手順が非常に重要です。施工工程を省略すると、補修後に再発するリスクが高くなります。

まず、外壁塗装工事では高圧洗浄を行います。外壁表面には、砂ぼこり、排気ガス汚れ、カビ、コケなどが付着しています。汚れが残った状態で塗装すると、塗膜の密着力が低下し、剥がれや膨れの原因になります。一般的な外壁塗装工事では、10〜15MPa程度の高圧洗浄機を使用します。

高圧洗浄後には、ヘアクラック部分の下地調整を行います。軽度のヘアクラックでは、ディスクサンダーや皮スキを使用して目粗しを行う場合があります。目粗しを行うことで、表面に細かな凹凸ができ、補修材が密着しやすくなります。やや幅が広いヘアクラックでは、表面を軽くカットして補修材を入りやすくするケースもあります。

下地調整後には、微弾性フィラーやシーリング材を使用して、ヘアクラック部分を埋めます。微弾性フィラーは柔軟性が高いため、外壁の動きに追従しやすい特徴があります。特にモルタル外壁では、微弾性フィラーによる補修が多く採用されています。

サイディング外壁では、細いひび割れ部分へシーリング材を刷り込む方法を使用するケースがあります。補修材を十分に乾燥させた後に、下塗り・中塗り・上塗りの工程へ進みます。

外壁塗装では、塗膜の厚みを確保することが重要です。適切な塗膜厚を確保することで、防水性能や耐久性を高めやすくなります。

3-2.構造クラックの専門工法（切開／注入／躯体補修・補強、開口補修）

構造クラックは、外壁材や建物内部にまで達している深いひび割れです。構造クラックは、単純な外壁塗装だけでは改善できません。構造クラックでは、建物の動きや内部状態を考慮した専門工法が必要です。

構造クラック補修では、Vカット工法やUカット工法がよく使用されます。Vカット工法では、ディスクグラインダーを使用して、ひび割れ部分をV字型に削ります。Uカット工法では、U字型に削ります。

ひび割れ部分を削る理由は、補修材を内部までしっかり充填するためです。幅が狭い状態では、補修材が奥まで入りにくくなります。そのため、意図的にカットして補修しやすい形状を作ります。

カット後には、シーリング材やエポキシ樹脂を注入します。シーリング材は柔軟性が高いため、建物の動きに追従しやすい特徴があります。一方で、エポキシ樹脂は強度が高いため、基礎コンクリート部分の補修で使用されるケースがあります。

構造クラックが大きい場合には、躯体補修や補強工事が必要になるケースがあります。木造住宅では、腐食した木材交換や補強金物設置を行う場合があります。鉄骨住宅では、内部鉄部のサビ除去や防錆処理を実施するケースがあります。

窓や玄関などの開口部周辺は、建物の力が集中しやすいため、構造クラックが発生しやすい場所です。開口部周辺では、防水テープや追加シーリング工事を行い、防水性能を高める場合があります。

構造クラックを放置した状態で外壁塗装だけを行うと、短期間で再発する可能性があります。そのため、構造クラックでは、外壁塗装前の補修工事が非常に重要です。

3-3.下地処理と塗料選び：弾性塗料・プライマー・上塗りの役割

外壁塗装では、高性能塗料を使用するだけでは十分ではありません。下地処理と塗料選びを適切に組み合わせることで、ひび割れ再発を防ぎやすくなります。

まず、プライマーには、外壁材と塗膜を密着させる役割があります。劣化した外壁では、塗料が吸い込まれやすくなっているため、下塗り材による密着調整が重要です。モルタル外壁やサイディング外壁では、外壁状態に合わせてプライマーを使い分けます。

劣化が進行している外壁では、浸透型プライマーを使用するケースがあります。浸透型プライマーは、下地内部へ浸透し、脆くなった表面を補強しやすくなります。

弾性塗料は、塗膜に柔軟性がある塗料です。外壁は、気温変化によって毎日膨張と収縮を繰り返しています。弾性塗料は外壁の動きに追従しやすいため、ひび割れ再発防止効果を期待できます。

特にモルタル外壁では、弾性塗料との相性が良いです。弾性塗料には、防水性能が高く、塗膜が割れにくい特徴があります。ただし、通気性が低い製品もあるため、外壁状態に合わせた選定が必要です。

上塗り塗料には、シリコン塗料、フッ素塗料、無機塗料などがあります。シリコン塗料の耐用年数は約10〜15年で、フッ素塗料や無機塗料では15〜20年程度の耐久性を期待できる場合があります。

しかし、高耐久塗料を使用しても、下地補修不足では十分な性能を発揮できません。外壁塗装では、補修工事と塗装工事を一体で考えることが重要です。

■よくある質問（Q＆A）

Q. 外壁のひび割れは、すぐに外壁塗装をした方が良いですか？

A. 幅0.3mm以下のヘアクラックであれば、すぐに大きな被害につながるケースは少ないです。しかし、構造クラックの場合は、雨漏りや建物内部の腐食につながる可能性があります。外壁のひび割れを見つけた場合には、早めに外壁塗装業者へ点検を依頼し、適切な補修方法を確認することが重要です。

まとめ

外壁のひび割れには、塗膜表面に発生する「ヘアクラック」と、建物内部に影響を与える「構造クラック」があります。ヘアクラックは外壁塗装で補修できるケースが多いですが、構造クラックは専門的な補修工事が必要です。

外壁塗装では、塗料選びだけではなく、下地処理やクラック補修の品質が非常に重要です。ひび割れを放置すると、雨漏りや建物劣化につながる可能性があります。

戸建て住宅の外壁にひび割れを見つけた場合には、早めに外壁塗装業者へ相談し、適切な診断と補修を行いましょう。

塗るばいでは、佐賀でお客様にピッタリの塗装プランを提案しています。佐賀の外壁塗装、屋根塗装、防水工事は塗るばいにお任せください！！
